产品参数主机
DSP芯片：ADI SC589 双核 40 位浮点运算单元
采样率：48kHz
插卡槽数量：8个（模拟、GPIO通用）
传输延迟：4.5 ms
接口：RJ45以太网口（GAT5 及以上）
Dante网络接口（GAT5及以上）
3.5mm DC 接头
电源：12V DC 外部电源或PoE供电
尺寸：4.25"x1.75"x6"(108x44x152mm)逻辑机壳没有安装支架
机柜安装：QR 1RU 机架安装组件
重量：2.2磅/1kg
模拟音频卡
通道数量：2通道/卡
最大电平：+20dBu
模式：电子均衡
频率响应：+/-0.1dB（20至20kHz）
动态范围：110dB typical (unweighted)
共模抑制比：＞100dB (50至10kHz)
串扰：<-100dB @ 1kHz
失真：0.002% (1kHz @ +4dBu)
ADC/DAC：32 位高效能转换芯片
接口：3.81mm凤凰接口
仅限输入卡
输入阻抗：＞2 KΩ
Mic增益：0至+42 dB（6dB/步进）
仅限输出卡
输出阻抗：50Ω

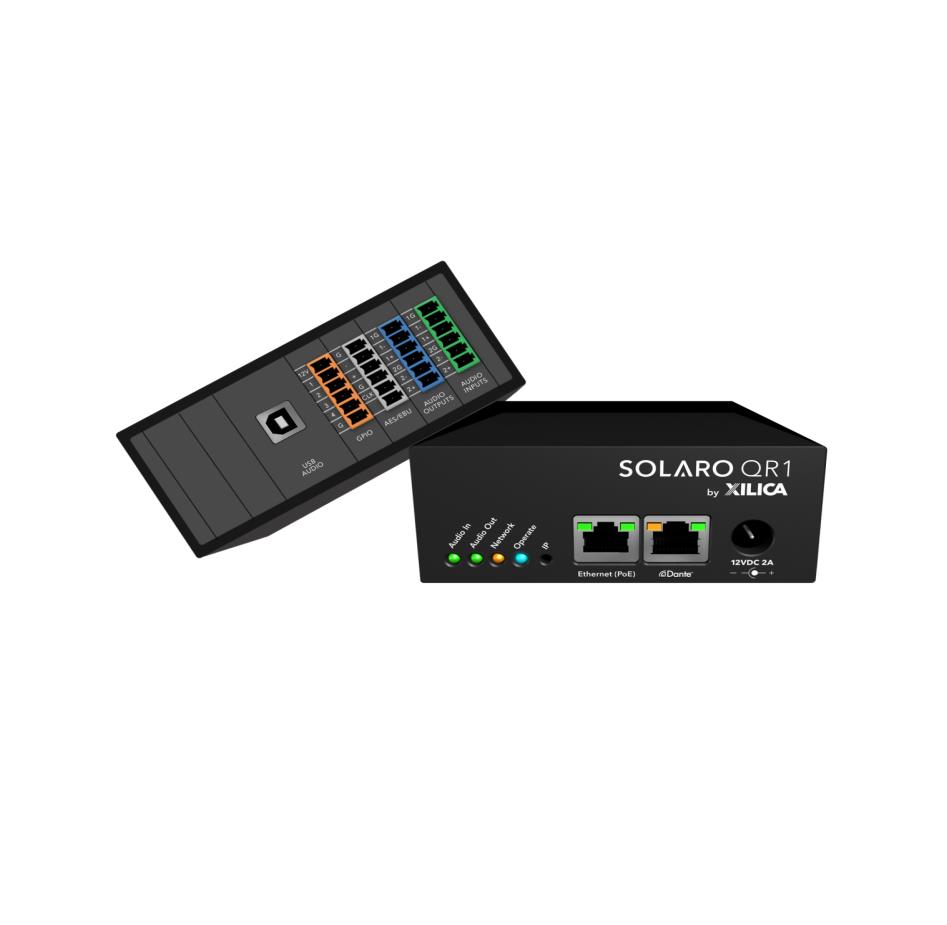

产品描述Solaro QR1（四分之一机架）DSP可能会站在其Solaro FR1大哥的阴影下，体积虽小但功能同样强大。 QR1是紧凑的，但同样的Linux平台和双核处理器驱动这个模块化拖放配置的网络处理器和模块化I / O架构使QR1高度用户可配置。 8个模块化卡槽可接受2ch音频输入和输出卡以及4ch GPIO卡，可选择作为输入或输出。此外，任何卡槽中的任何卡片类型，任何组合，最大化I / O灵活性，内置的4×4 Dante卡是一种连接奖励。
QR1基于拖放简单和模块化I / O插卡灵活性的三重概念，采用紧凑的格式。因此，QR1的用于PC和Mac的拖放式Xilica Designer软件用于配置DSP功能和模块化I / O卡配置以及QR1的可编程遥控器。
QR1的模块化架构提供八个用户配置的卡插槽，可以接受我们的I / O插卡，并且可以将任何卡类型（任意组合）放置在任何卡插槽中，从而最大限度地提高I / O灵活性。目前可用的插卡包括2ch模拟输入和输出卡; 2ch AES / EBU数字音频输入输出卡;和4ch GPIO卡可选择作为输入或输出。 2ch模拟麦克风/线路输入卡可为每个输入提供麦克风/线路和48V幻象电源选择，并使用优质麦克风前置放大器。
随附的4×4 Dante卡是连接奖励。通过以太网双向传输Dante网络音频的4×4 I / O通道。 Dante和模拟音频流可以使用另一个Solaro系列处理器，任何Rio系列Dante接口或任何支持Dante的产品品牌转换回模拟音频或Dante网络音频。
Solaro QR1可以通过多种方式进行控制：通过以太网使用附带的Xilica Designer软件GUI;带GPIO卡端口;可选的新型XTouch50和XTouch80可编程触摸控制; iOS和Android设备通过我们的免费XTouchApp;以及任何第三方控制器。
功能强大的Solaro QR1是电话会议解决方案的理想DSP选择。可选的QR1-AEC型号提供高达8ch的AEC麦克风输入@ 250ms / 16ch @ 100ms（软键激活）。
音频性能对Xilica来说总是很重要。 QR1也不例外，采用与Solaro FR1型号相同的输入，输出和DSP处理架构，采样率为48kHz。
Solaro QR1高度可配置的模块化设计，强大的双核处理器，内置4×4 Dante卡，紧凑的尺寸和PoE功能使QR1适用于商业集成市场中的丰富应用和市场价值领导者。
特点：
1. Solaro QR1是Solaro FR1的精简版，仅有1/4RU机架宽度
2. 48 kHz采样率
3. 内置4×4 Dante声卡
4. 8个卡槽,插卡式通道搭配，6种功能插卡自由选择搭配
5. 插卡采用金手指连接，应对多次插拔的情况，更持久耐用，传输更稳定
6. 最大16路模拟音频通道（模拟输入+模拟输出）
7. 最大32路GPIO输入/输出(全GPIO卡)
8. 可使用PoE供电启动设备
9. 集成第三方控制组件，简单地控制投影、幕布、灯控、红外、门禁、摄像头（视像跟踪）等第三方设备
10. 使用Xilica Designer软件进行音频系统的创建、修改和控制
11. 可使用在安卓和苹果手机系统、windows和Mac电脑系统等多平台通用的XTouch（软件），也可使用5/8寸XTouch触控面板实时进行客户端版的控制
12. 可选配AEC功能
卡的类型：
2通道 Line/Mic模拟输入
2通道 Line模拟输出
4通道GPIO输入/输出卡
AES/EBU数字传输卡
Rs232/Rs485控制卡
USB Audio卡
功能选配：
AEC(自动回声消除)功能
