DSP48

DSP48 4进8出数字音频处理器;

产品参数
模拟输入4个 XLR平衡式
数字输入2个AES/EBU,输入灵敏度0dBu
模拟输出8个XLR平衡式
THD+N失真<0.005%@1kHz 0dBu
S/N(A-计权)>112dBA
频响20Hz – 20KHz(-0.5dBu)
AD&DA转换器24bit 96kHz
DSP处理器高性能DSP 24 x 32位滤波器,54位累加寄存器,96位精度中间数据运算结果
参数均衡器
每个输入通道有30段参数滤波
每个输出通道有11段参数均衡的滤波器
输入/输出增益增益范围为:-18dB~+12dB , 步进精度为0.1dBu
滤波器类型输入和输出滤波器都可以选择为贝尔、雪弗、高/低通、带通滤波器、陷波滤波器和全通滤波器。
中心频率在20Hz~20kHz频率范围内以1Hz的步进精度可供调节
滤波器Q值/带宽 :
贝尔滤波器的Q值范围为0.4~128,步进为100
雪弗/高通/低筒滤波器的Q值范围为0.1~5.1,步进为100
带通/全通滤波器/陷波滤波器Q值范围4~104,步进为100
高低通滤波器 :
巴特沃斯斜率为6/12/18/24/36/48 dB/Oct
贝赛尔斜率为12/24 dB/Oct
林奎茨-瑞利斜率为12/24/36/48 dB/Oct
输入噪声门阈值范围:-80dBu~-50dBu,或可选停用
输入/输出RMS压缩器 :
启动时间1ms~1000ms
释放时间10ms~1000ms
启控阈值范围20dBu~10dBu
补给范围-12dBu~+12dBu
可选择比范围2:1~32:1;拐点:0~100%
启控时间5ms~200ms
释放时间0.1s~3s
输出峰值限幅:
阀值范围20dBu~-10dBu
启控时间1ms~900ms
释放时间0.1s~5s
内置动态余量12dB
延时每个输入通道可调480ms , 每个输出通道可调270ms
底噪-90dBu
预设用户预设32个
交流式电源适用电源: 90-240VAC (50/60Hz) – 40W
尺寸482x44x229mm 1U
净/毛重3.5 Kg / 4 Kg

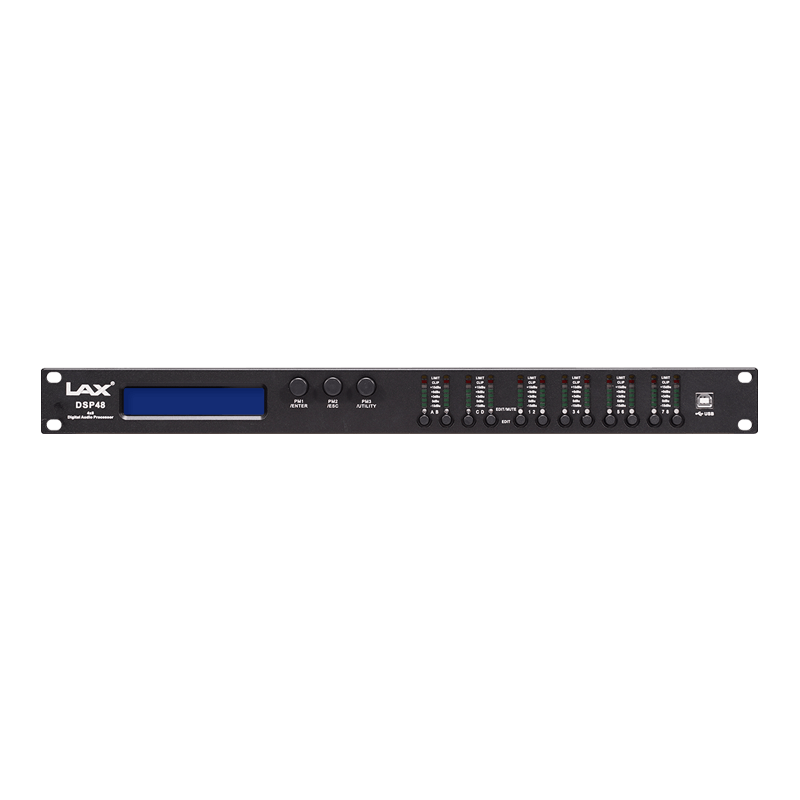

前面板输入7灯显示 [-15dBu 到 +15dBu; 削波;限制]
输出7灯显示 [-15dBu 到 +15dBu; 削波;限制],输出灯能够用于显示输出电平或显示压限
红/蓝色 LED 灯 (静音/编辑) 显示各通道所处状态
PM1/ENTER, PM2/ESC, PM3/UTILITY是按键式电位器进入/退出/ 应用开关
EDIT/MUTE 按键可单独控制编辑各通道
B型USB连接

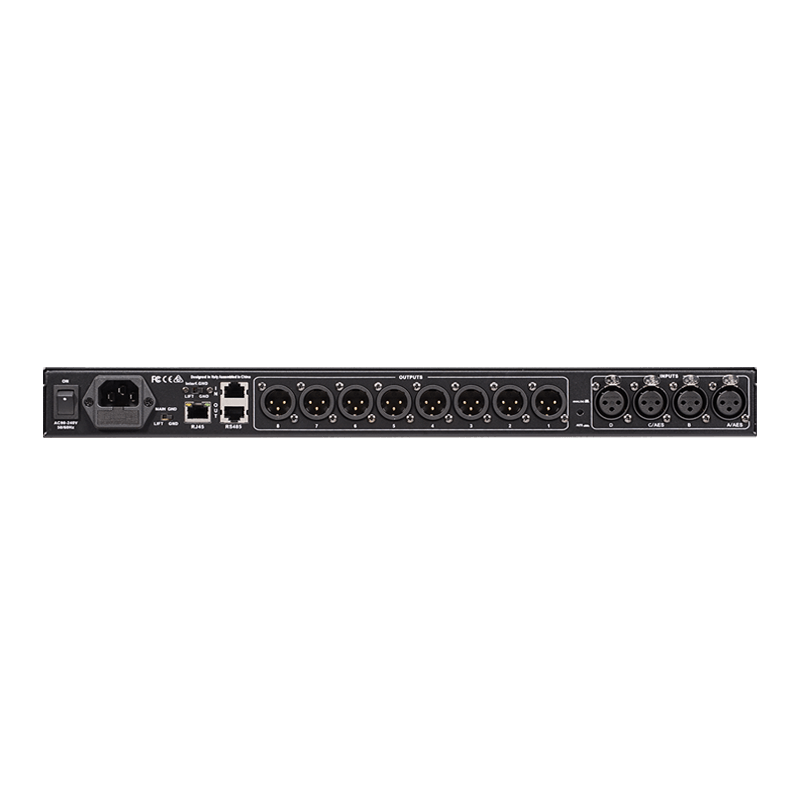

后面板4 x XLR 母座连接器 (输入)
8 x XLR 公座连接器 (输出)
2 X RJ45 – RS485输入/输出连接座
1 X RJ45 – 因特网连接座(10/100 TCP-IP)
2 x 接地/悬浮拨动开关
IEC C13 16A 电源插座; 船形电源开关




产品描述

DSP48是一台先进的4输入8输出数字音频信号处理器。它采用合适的高性能零

件,以求取得优质的音频效果,降低失真及噪音。DSP48有友好的、容易使用的

用户界面。它给输入/输出信号控制上提供顶值控制和灵活性。DSP48可以通过附

带的软件连接计算机的RS232接口和可以提供中控控制代码。

◆ DSP48 是一款先进的4进8出的音箱处理器,为大程度满足固定安装和现场演出的

需求。该机器采用了24位的AD/DA转换器,有4个模拟输入、2立声体数字输入

和4个模拟输出。

◆ 该机器的模拟输出由性能强大的DSP引擎所管理,能运行多达96kHz的进程。每

个输入有30段参数滤波器,增益控制、噪声门功能、RMS压限、内置的粉红/白

噪声发生器,以及可调的延时。每个输出有11段参数滤波器,其分频器的斜率从

6dB/Oct到48dB/Oct范围内可选。输入和输出滤波器都可以选择为贝尔、雪弗、

高/低通、带通滤波器、陷波滤波器和全通滤波器。

◆ 每个输出还有可选择比多达32:1和可调节的软/硬拐点的RMS压限,有THR的输

出峰值限幅来保护喇叭。

◆ 每个输入通道有多达480ms的延时可选,每个输出通道有多达270ms的延时可

选。在输入之间和输出之间上都有连动功能。

◆ 支持全矩阵混音模式,输入通道可以配比到任何输出通道。

◆  通道RS485,TCP/IP或USB可以将DSP48连接到控制的PC软件上。可同时连接

多达32台机器,实现实时监控,设置等处理。
