Prism 0×0、Prism 4×4、Prism 8×8

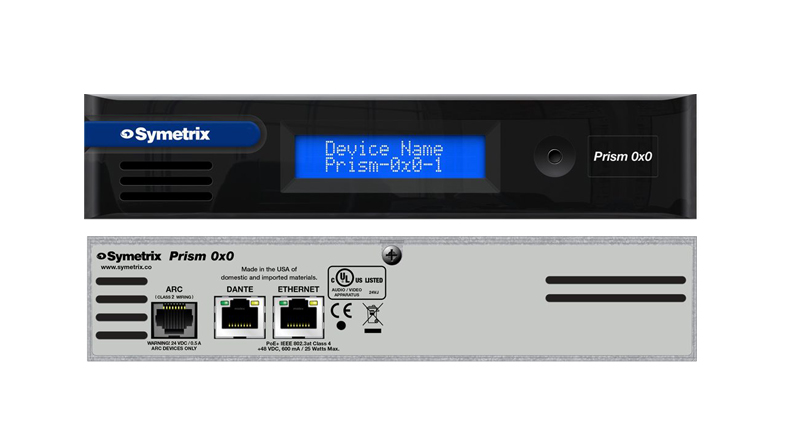

            产品型号：Prism 0×0

采样率： 48 kHz
处理器 ：1 x 模拟设备 SHARC 21489 @ 400 MHz SIMD
处理能力： 400 MIPS, 1.6 GFLOPS
延迟记忆：单通道174秒
RS-485串联I/O 38.4k波特（默认）8数据位，1个停止位，无校验位，无浮点控制。可能在ARC端口断开
以太网线缆： 标准的CAT5e或CAT6网线，最大的设备间线缆长度=100米
Dante线缆 ：标准的CAT6网线，最大的设备间线缆长度=100米
ARC线缆 ：标准的CAT5网线，长度取决于负载和设备数量，最大功率为8W
每系统最大设备数量： 每个站点文件为80个单元
储存预设最大数量： 1000

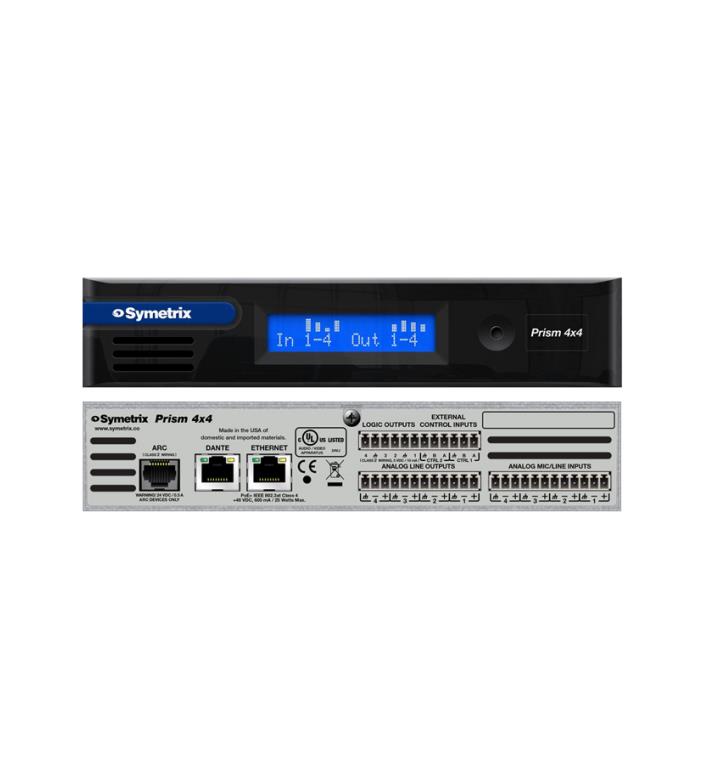

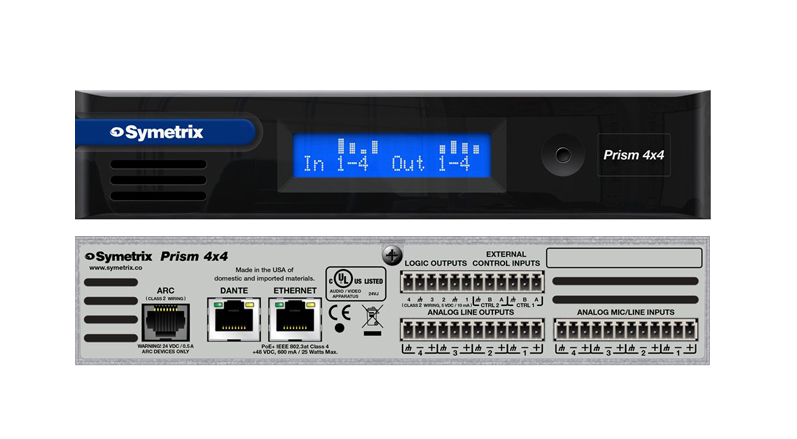

           产品型号：Prism 4×4

输入数量： 4通道平衡话筒/线路电平输入
接头： 3.81 mm接线板
标称输入电平： +4 dBu
最大输入电平 ：+23 dBu
话筒前置放大器增益 0,12,24,44或54 dB，可打开/关闭，带±24 dB增益微调
话筒前置放大器等效输入噪声 <-125 dB带150Ω源阻抗，22.4 kHz BW 共模抑制比（CMRR） >79 dB @ 1kHz，均一增益
输入阻抗： 8kΩ平衡，4kΩ非平衡
幻象电源（每输入）： +48 VDC，10 mA最大
动态范围 >113 dB，A计权
总谐波失真+噪声 <-100 dB；22.4 kHz BW非计权；1 kHz@+15 dB，0 dB增益。
定值增益设置为：+4 dBu
模拟至数字延迟： 0.28 ms
模拟输出 输出数量： 4个平衡线路电平输出
接头： 3.81 mm接线板
标称输出电平 +4 dBu，20 dB动态余量
最大输出电平 +24 dBu（+22.8 dBu@2kΩ最小负载）
输出阻抗： 300Ω平衡，150Ω非平衡
动态范围 >117 dB，A计权
总谐波失真+噪声 <-97 dB；22.4 kHz BW，非计权；1 kHz，0 dB增益+8 dBu输出
数字至模拟延迟： 0.60 ms
系统 采样率： 48 kHz
频率响应（模/数/模） ：20 Hz-20 kHz，±0.5 dB
动态范围（模/数/模） ：>113 dB，A计权
通道分离（模/数/模） ：>110 dB@1 kHz，+24 dBu 总谐波失真+噪声 <-95 dB（22.4 kHz BW，非计权）；1 kHz@+15 dB，0 dB增益输出
延迟（模/数/模）： 1.04 ms，输入路由至输出
处理器 1 x 模拟设备SHARC 21489@400 MHz SIMD
DSP处理能力： 400 MIPS，1.6 GFLOPS
延迟记忆 单通道：174秒
模拟控制输入： 0-3.3 VDC

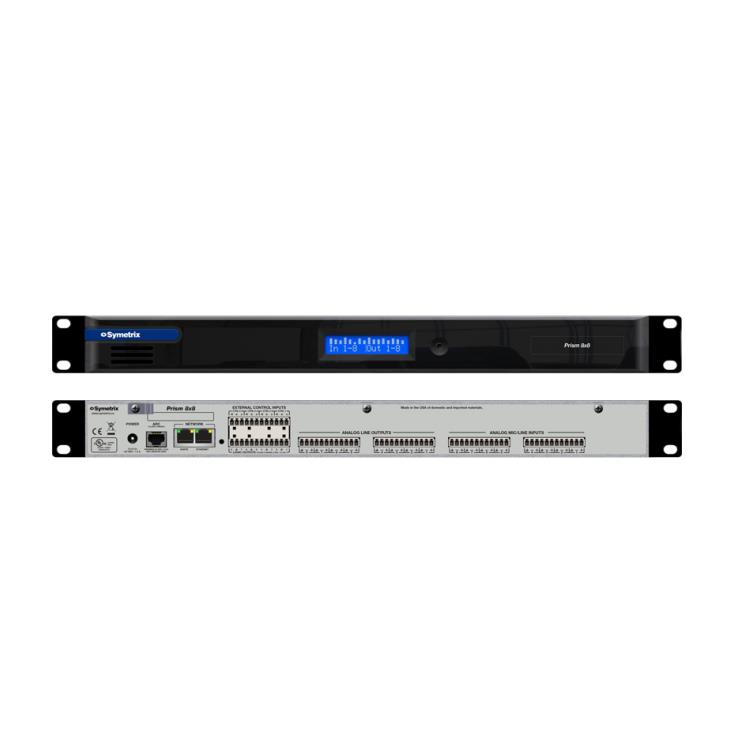

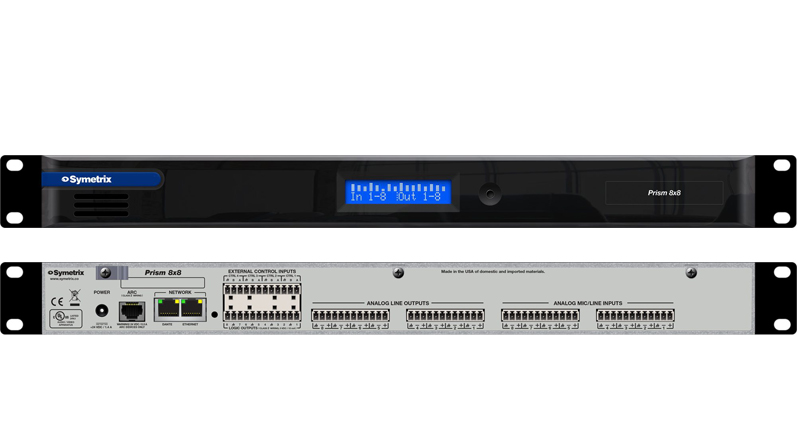

                     产品型号：Prism 8×8

输入数量： 8个平衡话筒或线路电平输入
接头： 3.81 mm接线板
标称输入电平： +4 dBu
最大输入电平 ：+23 dBu
话筒前置放大器增益 0,12,24,44或54 dB，可打开/关闭，带±24 dB增益微调
话筒前置放大器等效输入噪声 <-125 dB带150Ω源阻抗，22.4 kHz BW
共模抑制比（CMRR） >79 dB @ 1kHz，均一增益
输入阻抗 8kΩ平衡，4kΩ非平衡
幻象电源（每输入） ：+48 VDC，10 mA最大
动态范围 >113 dB，A计权
总谐波失真+噪声 <-100 dB；22.4 kHz BW非计权；1 kHz@+15 dB，0 dB增益。
定 值增益设置为：+4 dBu
模拟至数字延迟 ：0.28 ms
模拟输出 输出数量： 8个平衡线路电平输出
接头 ：3.81 mm接线板
标称输出电平： +4 dBu，20 dB动态余量
最大输出电平： +24 dBu（+22.8 dBu@2kΩ最小负载）
输出阻抗： 300Ω平衡，150Ω非平衡 动态范围 >117 dB，A计权
总谐波失真+噪声 ：<-97 dB；22.4 kHz BW，非计权；1 kHz，0 dB增益+8 dBu输出
数字至模拟延迟： 0.60 ms
系统 采样率： 48 kHz
频率响应（模/数/模） ：20 Hz-20 kHz，±0.5 dB
动态范围（模/数/模）： >113 dB，A计权
通道分离（模/数/模）： >110 dB@1 kHz，+24 dBu
总谐波失真+噪声 ：<-95 dB（22.4 kHz BW，非计权）；1 kHz@+15 dB，0 dB增益
输出 延迟（模/数/模）： 1.04 ms，输入路由至输出
处理器 1 x 模拟设备SHARC 21489@400 MHz SIMD
DSP处理能力： 400 MIPS，1.6 GFLOPS
延迟记忆： 单通道174秒
模拟控制输入： 0-3.3 VDC

Prism系列是Dante传输和音频处理场景中需要比EDGE/Radius更加经济型的绝佳选项，适用于大型会议室固定安装或者广播寻呼等应用。
采用Dante64x64通道数字传输协议，提供网络音频处理、混音和路由。
在多台Symetrix DSP产品、Symetrix 输入/输出扩展器和支持Dante的第三方设备之间实现互联。
64 x 64 Dante通道以及功能强大的Symetrix DSP，降低整体系统成本。
超低延迟的Dante网络音频协议，采用标准的IT基础设施。
为支持Dante的终端提供高性价比的处理、混音和路由。
采用屡获殊荣的Composer软件进行配置。通过ARC墙面板、ARC-WEB和第三方触摸屏实现控制。内置网络服务器支持远程控
尺寸紧凑，仅占据1/2机架空间(Prism0×0及Prism4×4)。包含PoE+供电器。机架安装套件需要另行购买。
前面板 LCD 显示配置信息，系统状态以及音频电平。以及模拟音频电平。
内置效果器模块，超过600个DSP处理模块。
