产品参数| 产品 | TF5 | TF3 | TF1 | |
|---|---|---|---|---|
| 推子配置 | 32 + 1 (主控) | 24 + 1 (主控) | 16 + 1 (主控) | |
| 混音能力 | 输入通道 | 48 (40 单声道 + 2 立体声 + 2 返送通道) | 48 (40 单声道 + 2 立体声 + 2 返送通道) | 40 (32 单声道 + 2 立体声 + 2 返送通道) |
| Aux 总线 | 20 (8 单声道 + 6 立体声) | 20 (8 单声道 + 6 立体声) | 20 (8 单声道 + 6 立体声) | |
| 立体声总线 | 1 | 1 | 1 | |
| 副总线 | 1 | 1 | 1 | |
| 输入通道功能 | 8 DCA 编组 | 8 DCA 编组 | 8 DCA 编组 | |
| I/O接口 | 输入 | 32 麦克风/线路 (XLR/TRS 混合) + 2 立体声线路 (RCA pin) | 24 麦克风/线路 (XLR/TRS 混合) + 2 立体声线路 (RCA pin) | 16 麦克风/线路 (XLR/TRS 混合) + 2 立体声线路 (RCA pin) |
| 输出 | 16 (XLR) | 16 (XLR) | 16 (XLR) | |
| 扩展槽 | 1 | 1 | 1 | |
| 板载处理器 | DSP | 8 效果器 + 10 GEQ | 8 效果器 + 10 GEQ | 8 效果器 + 10 GEQ |
| USB | 34x34 USB 音频接口, 通过USB存储设备可进行 2 轨录音 | 34x34 USB 音频接口, 通过USB存储设备可进行 2 轨录音 | 34x34 USB 音频接口, 通过USB存储设备可进行 2 轨录音 | |
| 采样频率 | 内部 | 48 kHz | 48 kHz | 48 kHz |
| 信号延迟 | 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | |
| 推子 | 100 mm 马达推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 | 100 mm 马达推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 | 100 mm 马达推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 | |
| 总谐波失真 | 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 输入增益=小 (Measured with a –18 dB/octave filter@80 kHz) | 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 输入增益=小 (Measured with a –18 dB/octave filter@80 kHz) | 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 输入增益=小 (Measured with a –18 dB/octave filter@80 kHz) | |
| 频率响应 | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | |
| 动态范围 | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | |
| 嗡声和噪声 | 等效输入噪声 | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) |
| 残余输出噪声 | –85 dBu, ST 主控 off (Measured with an A-Weight filter) | –85 dBu, ST 主控 off (Measured with an A-Weight filter) | –85 dBu, ST 主控 off (Measured with an A-Weight filter) | |
| 串扰 | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | |
| 供电要求 | 100–240 V 50/60 Hz | 100–240 V 50/60 Hz | 100–240 V 50/60 Hz | |
| 功耗 | 120 W | 110 W | 100 W | |
| 外观尺寸 | 宽 | 866 mm (34.1in) | 716 mm (28.2in) | 510 mm (20.1in) |
| 高 | 225 mm (8.9in) | 225 mm (8.9in) | 225 mm (8.9in) | |
| 深 | 599 mm (23.6in) | 599 mm (23.6in) | 599 mm (23.6in) | |
| 净重 | 20.0 kg (44.1lb) | 17.0 kg (37.5lb) | 13.5 kg (29.8lb) | |
| 附件 | 使用说明书, 电源线, CUBASE AI 下载信息 | 使用说明书, 电源线, CUBASE AI 下载信息 | 使用说明书, 电源线, CUBASE AI 下载信息 | |
| 选配件 | 扩展卡, 脚踏开关 (FC5) | 扩展卡, 脚踏开关 (FC5) | RK5014 机架安装套件, 扩展卡, 脚踏开关 (FC5) | |
| 其他 | 使用温度范围: 0–40 °C, 储存温度范围: -20–60 °C | 使用温度范围: 0–40 °C, 储存温度范围: -20–60 °C | 使用温度范围: 0–40 °C, 储存温度范围: -20–60 °C | |
*1. 灵敏度是当设备设于大增益时（所有衰减器和电平控制于大的位置），低能产生 +4dBu (1.23V) 输出或是标称输出电平所需要的低电平。
*2. 1: 地, 2: 热, 3: 冷
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4 在以上参数中, 0dBu = 0.775Vrms.
*5.+48V DC (幻象电源) 可通过单个软件开关被用于 INPUT XLR 类接口。
*1.1: 地,2: 热, 3: 冷
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3 上述特性以 0dBu = 0.775Vrms为标准。
*4 所有的数模转换器都是 24bit, 线性128倍超采样。
*5 电平控制位由大值降至 16dB。
产品描述

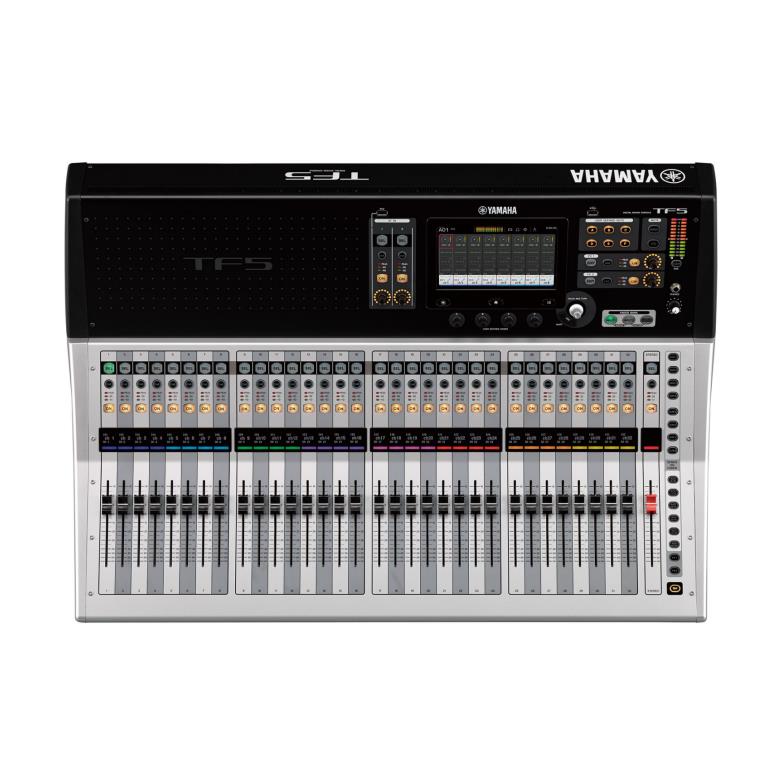

具备高输入能力和推子数量，是大型应用中的理想选择。
33个马达推子（32通道+1主控）
48条输入混音通道（40单声道+2立体声+2返送通道）
20个AUX（8单声道+6立体声）+立体声+子母线
8个带有Roll-out的DCA编组
32个模拟XLR/TRS混合麦克风/线路输入+2个模拟RCA立体声线路输入
16个模拟XLR输出
34×34 USB2.0数字录音/回放 + 2×2 录音/回放通过USB存储设备
1个支持NY64-D音频介面卡的扩展槽

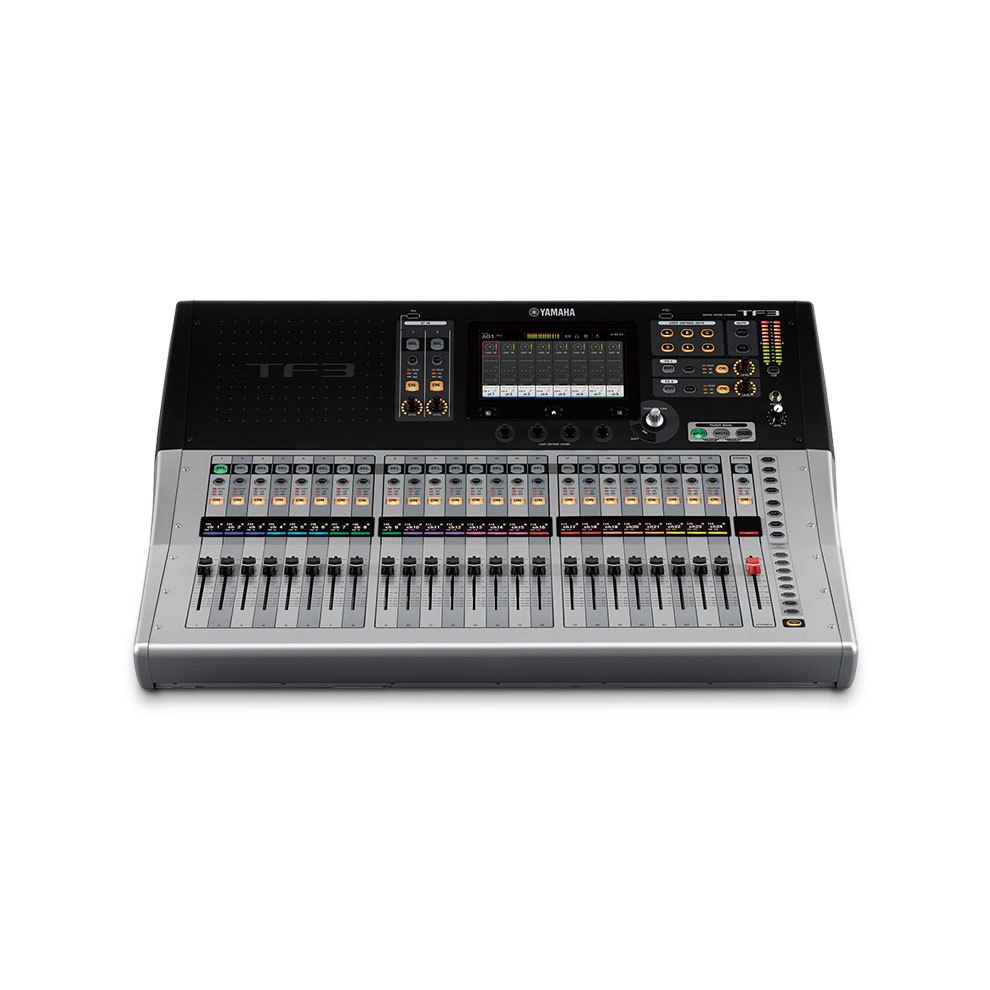

紧凑的调音台中配有充足的输入通道和手动控制，轻松应对众多现场应用。
25个马达推子（24通道+1主控）
48条输入混音通道（40单声道+2立体声+2返送通道）
20个AUX（8单声道+6立体声）+立体声+子母线
8个带有Roll-out的DCA编组
24个模拟XLR/TRS混合麦克风/线路输入+2个模拟RCA立体声线路输入
16个模拟XLR输出
34×34 USB数字录音/回放 + 2×2 录音/回放通过USB存储设备
1个支持NY64-D音频介面卡的扩展槽
紧凑便捷且可以机架安装，令人惊叹的操控性和多功能非常适合中小型场合使用。
17个马达推子（16通道+1主控）
40条输入混音通道（32单声道+2立体声+2返送通道）
20个AUX（8单声道+6立体声）+立体声+子母线
8个带有Roll-out的DCA编组
16个模拟XLR/TRS混合麦克风/线路输入+2个模拟RCA立体声线路输入
16个模拟XLR输出
34×34 USB数字录音/回放 + 2×2 录音/回放通过USB存储设备
1个支持NY64-D音频介面卡的扩展槽

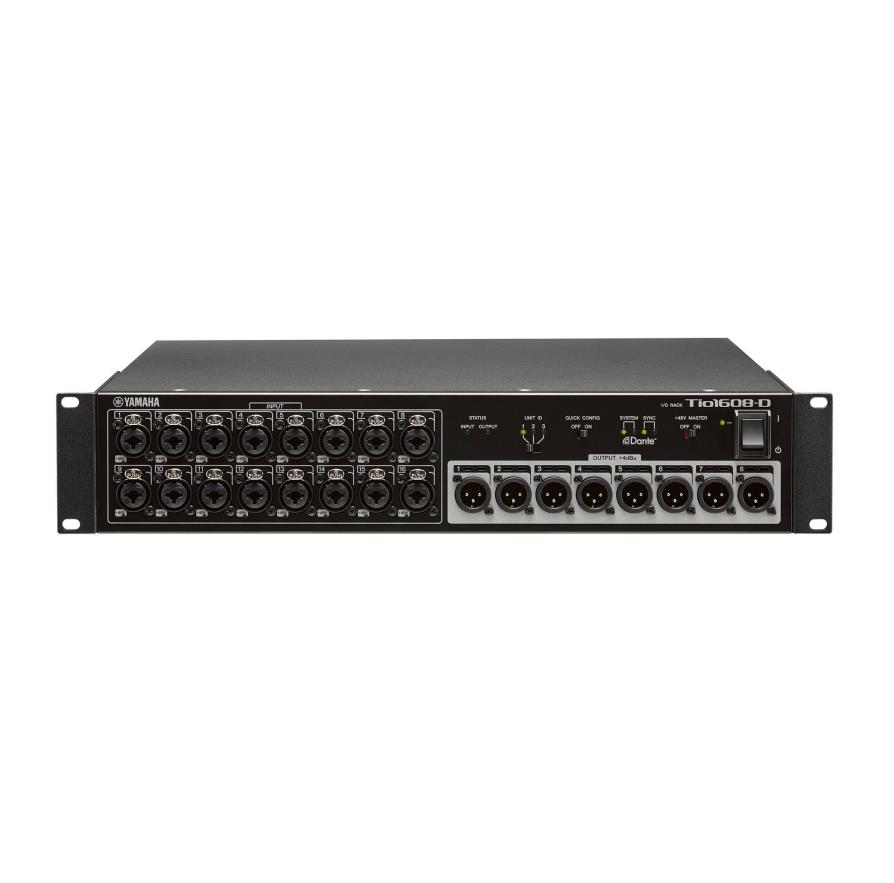

Tio1608-D配备有16路Mic/Line 输入和8路Line输出，拥有和TF系列调音台一样的可调用D-PRE™前置话放，来提供无以伦比的好音质。通过和TF系列调音台的组合运用，通过其简单和快速的设置便可连接多3台Tio机架。

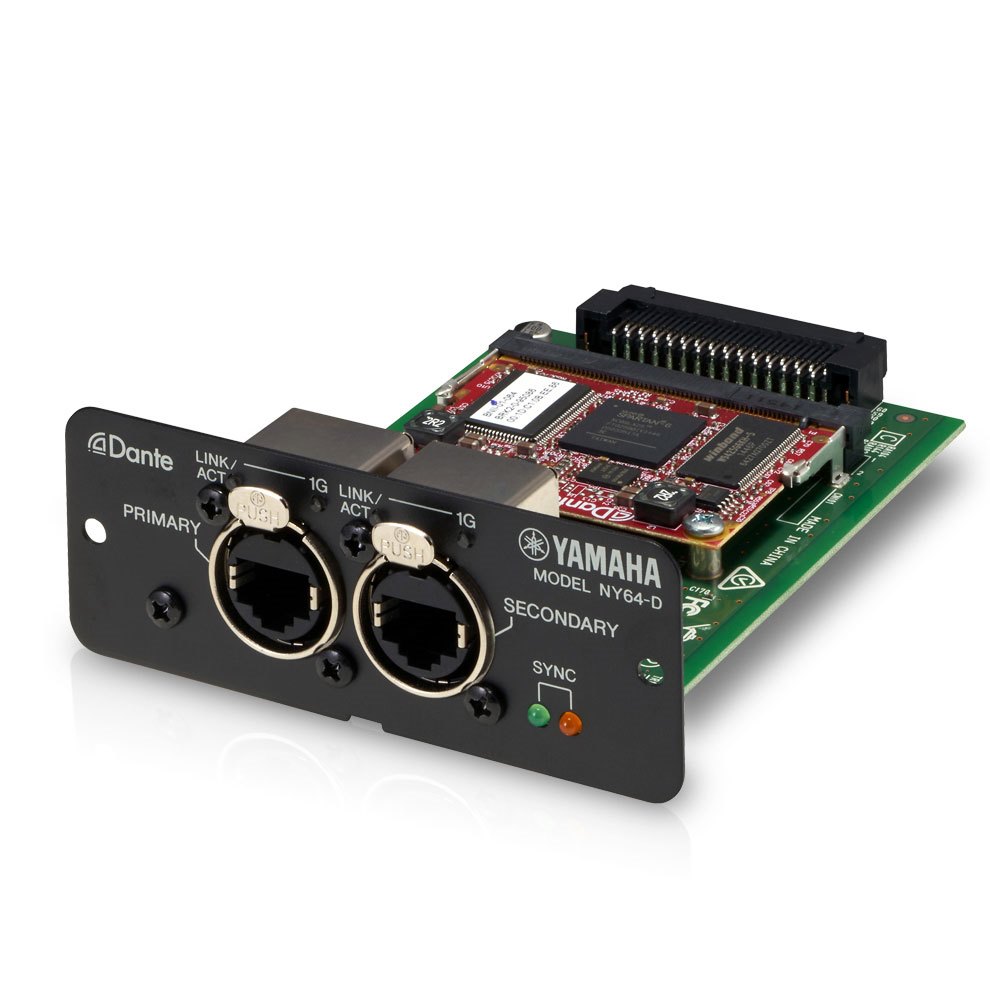

NY64-D是TF系列调音台的Dante网络扩展卡。通过和Tio1608-D相连接，可以组成一个多达40路输入和24路输出的多功能舞台接口箱系统。
